Sonderwerkzeuge
Sonderwendeschneidplatten und Profilwendeschneidplatten

SCHELL bietet Sonderanfertigungen von Wendeschneidplatten, Profilwendeschneidplatten und Werkzeughaltern individuell nach Ihren Anforderungen.

Mit der Verwendung von Sonder-Wendeschneidplatten lassen sich in der Serienfertigung Prozesssicherheit und Produktivität erhöhen. Mit Profilwendeplatten - speziell für komplexe Geometrien - können beispielsweise Nuten mit ausgerundetem Nutgrund oder V-Nuten gefertigt werden.

Die Sonderwendeplatten und Profil Wendeschneidplatten von SCHELL werden exakt nach kundenspezifischen Anforderungen hergestellt. Dabei spielt es keine Rolle, ob ein Muster oder eine Zeichnung vorliegt – wir liefern Sonderwendeplatten und Profilwendeschneidplatten kundenspezifisch individuell nach Ihren Wünschen.

Systemunabhängig bieten wir kundenspezifische Sonder-Profilplatten:

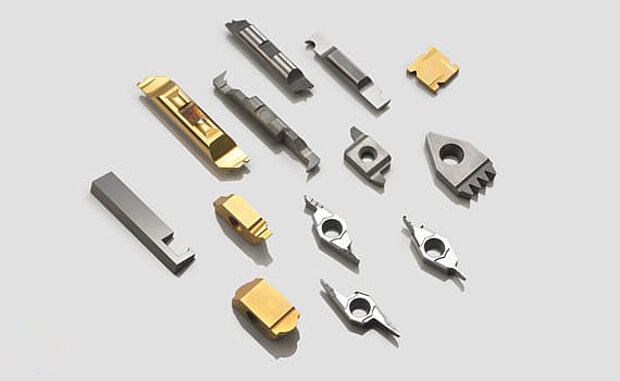

  • in HSS, Hartmetall oder Cermet
  • in PKD oder CBN-bestückt
  • mit geschliffener oder erodierter Werkzeug-Schneide

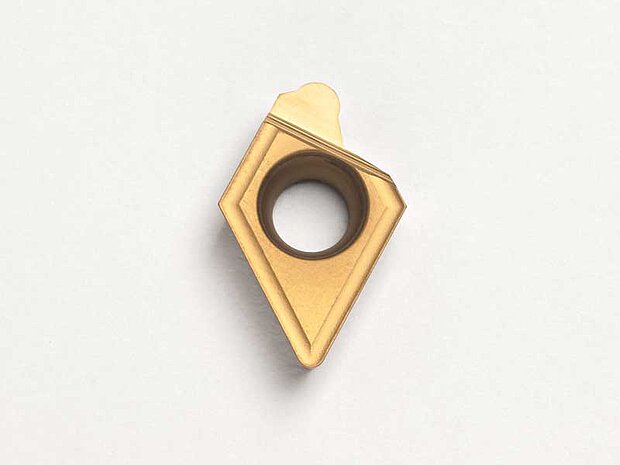

  • mit innovative Beschichtungen (Diamantbeschichtung, TIN, TiCN, TiAlN, TiC …)
  • als Sonder-Wendeschneidplatten für die Innen- und Außenbearbeitung

Mit den maßgeschneiderten Sonderwendeschneidplatten und Profilwendeplatten von SCHELL sind Bearbeitungsaufgaben zu lösen, die mit ISO-Wendeschneidplatten nicht möglich sind. Da die Profilwendeplatten formkonstant hinterschliffen sind, können sie am Spanwinkel mehrmals nachgeschärft werden, das Profil der Wendeschneidplatte bleibt dabei formkonstant und das Werkzeug hat beim Profildrehen wieder die Standzeit eines Neuwerkzeuges.

Anwendungsgebiete der Sonderwendeschneidplatten:

Sonder-Wendeschneidplatten von SCHELL werden in der Zerspanung von Leichtmetallen, Buntmetallen und Fe-Metallen im Maschinenbau, Fahrzeugbau und Formenbau sowie in der Medizintechnik eingesetzt. Mit ihren angepassten Geometrien finden die Formplatten Anwendung beim Drehen, Fräsen, Zirkularfräsen, Gewindedrehen, Aufbohren, Reiben und Stechdrehen.

Entwicklung und Konstruktion der Profilwerkzeuge:

Alle Sonderwerkzeuge und Profilwendeschneidplatten werden mit moderner 2D- und 3D-Software konstruiert. Dateiformate wie DXF, DWG, SLDPRT, SLDASM, STEP, etc. kommen zum Einsatz.

Wechseln sie hier auch zu den Hartmetall-Sonderwerkzeughalter für das Drehen von SCHELL.


Laden Sie sich hier unser Katalogblatt über Hartmetall Sonderwerkzeuge herunter.
Wir freuen uns auf Ihre Anfrage über unsere Profilwendeplatten und Sonderwendeschneidplatten.
